RG1 Caligrafía - Norma IRAM 4503
Norma IRAM 4503
En los planos de dibujo técnico se utiliza una caligrafía normalizada para escribir todos los textos, ya sea letras, números o símbolos. En Argentina, la Norma IRAM N°4503 es la que reglamenta las características de la tipografía a utilizar.
Es importante aprender esta caligrafía ya que la deberán utilizar para escribir los textos en los planos, ya sea información, cotas, indicaciones. etc.

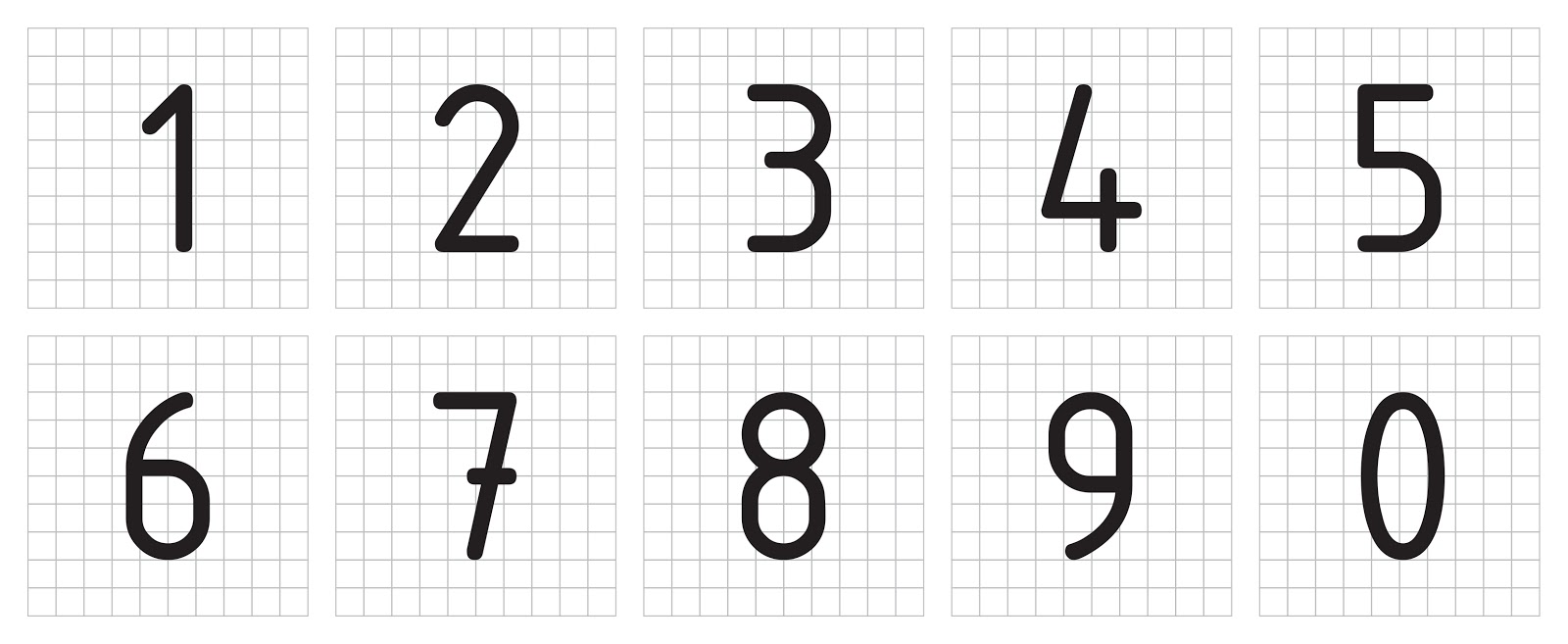

En principio, deben aprender la forma de las letras y números y practicarlas, utilizando líneas auxiliares para marcar las alturas de mayúsculas y minúsculas.
Dentro de la Norma IRAM 4503 se establecen las posibles medidas y proporciones.
Les dejo material de consulta sobre el tema en diferentes formatos, al final está un tutorial mostrando cómo dibujar la caligrafía:
Infografía interactiva:
Norma IRAM 4503
Video Norma IRAM 4502
Explicación de la caligrafía normalizada.
Tutorial
Guía para realizar los ejercicios de caligrafía:
