RG1 Formatos
Formatos y Rótulo
En Representación Gráfica realizamos planos de acuerdo a las Normas IRAM. Por lo tanto, lo primero que debemos conocer es los tamaños y formatos que pueden tener.
En nuestra materia utilizaremos dos de los formatos que establece la Norma IRAM 4504, estos son el A3 y A4. La norma establece la medida de las hojas que utilizaremos y la forma de plegado para el caso del formato A3. Existen otros tamaños más grandes, pero no los utilizaremos en nuestros ejercicios.

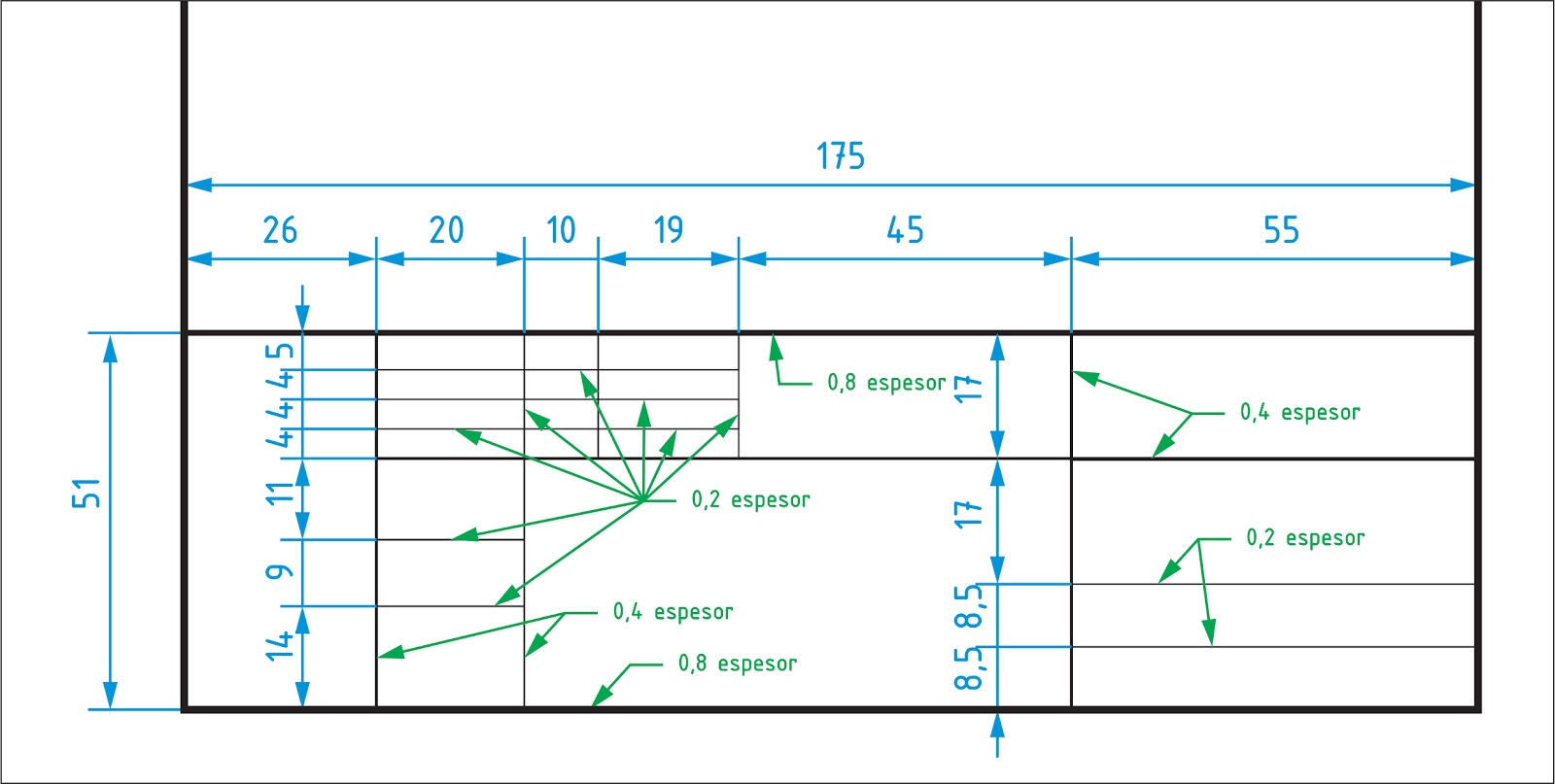

En la Norma IRAM 4508 se establece las características del rótulo de los planos, sus medidas y los contenidos que se sugieren. Utilizaremos las medidas del rótulo de las versiones anteriores al año 2009, ya que en las últimas versiones aparecen algunas modificaciones.
A continuación les dejo información sobre formatos y rótulo en distintos medios:
Infografía Formatos y Rótulo
Formato A3
Formato A4
Normas IRAM
Video Formatos y Rótulo
1° Parte
2° Parte
Tutorial Formatos y Rótulo
Explicación paso a paso para realizar un formato A3, el rótulo y el plegado de la lámina:
