RG3 AutoCAD N°1: Introducción al Entorno de trabajo
Introducción a AutoCAD
Vamos a explorar la pantalla de inicio de AutoCAD de acuerdo
a la configuración que tiene desde hace más de 10 años. En cada versión hay
modificaciones, por lo que deben tener en cuenta que la que veremos es la
versión 2018.
Pantalla de Inicio
Al abrir el programa se abre la pantalla de inicio donde
aparecen tres bloques de opciones para ingresar.
En el primer bloque tenemos las opciones para abrir un nuevo documento, una plantilla, un archivo, etc.
En el segundo bloque aparecen los documentos recientes con
una miniatura.
En el tercer bloque tenemos la opción para conectarnos a
A360 y ver contenido online.
Entorno de Trabajo de Dibujo 2D
Una vez que abrimos un archivo o una plantilla se abre la
pantalla principal del AutoCAD, en el fichero INICIO de la barra de menúes.
En esta pantalla podemos encontrar:
Menú de la Aplicación
El ícono de Autocad nos permite accedes a varias herramientas, las que más usaremos son: Nuevo, Abrir, Guardar y Guardar Como. Aunque también necesitaremos utilizar Importar, Exportar e Imprimir.
Barra de herramientas de acceso rápido
En esta barra, ubicada en la Barra de Título, al lado del
ícono de AutoCAD, aparecen algunos botones que pueden ser personalizados,
siendo los más importantes: Nuevo, Abrir, Guardar, Guardar como, Imprimir.

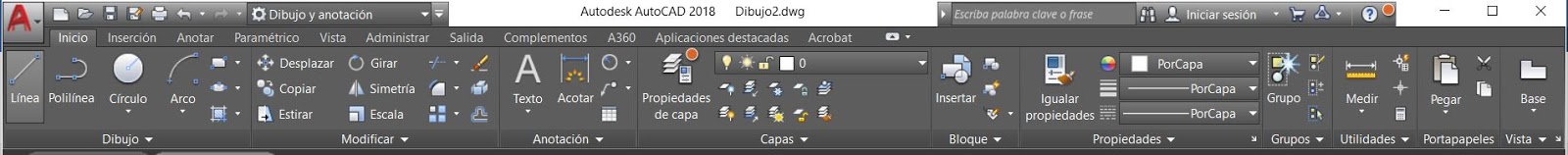

Barra de menúes
Los menúes o ficheros que aparecen en la versión 2018 son:
Inicio, Inserción, Anotar, Paramétrico, Vista, Administrar, Salida,
Complementos, A360, Aplicaciones destacadas, Acrobat.
De ellos, utilizaremos principalmente el fichero de Inicio y
el de Anotar.
Fichero Inicio
Dentro de cada Cinta (Ribbon) los botones de las distintas
herramientas o comandos aparecer en Grupos.

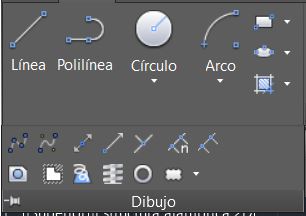

En la de Inicio aparecen los grupos: Dibujo, Modificar,
Anotación, Capas, Bloque, Propiedades, Grupos, Utilidades, Portapapeles, Vista.
Pestañas de Dibujos
Sobre la ventana gráfica aparecen las pestañas de todos los
dibujos que tengamos abiertos, la pestaña de Inicio y el + que nos permite
abrir un nuevo dibujo.
Ventana gráfica
Dentro de ella podemos ver el espacio de dibujo identificada
en AutoCAD como espacio MODELO.
Barra de comandos
En la parte inferior de la Ventana gráfica está la Barra de
Comandos, donde en las primeras versiones de AutoCAD debía escribirse el
comando a utilizar. Actualmente, el comando podemos escribirlo en cualquier
punto de la Ventana gráfica o hacer click en el botón de la herramienta o
comando que aparece en la Cinta de herramientas.
Además, cuando activamos algún comando, en esta barra nos
aparecerán las opciones que podemos elegir.
Pestañas Presentaciones
Debajo de la Barra de Comandos están las pestañas con las
Presentaciones. La pestaña MODELO es la primera, y es el espacio donde
dibujamos, después aparecen pestañas con las Presentaciones para imprimir en
espacio PAPEL, donde configuramos qué queremos imprimir de todo lo dibujado y
de qué forma lo presentamos.
Por defecto aparecen “Presentación 1”, “Presentación 2” y +
(crea nuevas presentaciones). Estas presentaciones muestran los archivos tal
como se van a imprimir. Se puede configurar: el nombre de la presentación, el
formato de la página (incluyendo impresora, tamaño de hora, tabla de estilos de
trazado, escala, orientación de la hoja)
Dentro de cada presentación se puede configurar una o varias
Ventanas Gráficas que muestran parte de lo que dibujamos en el espacio MODELO.
Cada una de estas ventanas pueden mostrar todo o parte del dibujo y se puede
configurar en qué escala se ve.
Barra de Estado
En la barra de Estado aparecen herramientas que nos permiten
configurar características que nos ayudan durante el dibujo, como la Rejilla,
Forzar cursor, Restringir Cursor Ortogonal, Rastreo Polar, Mostrar el Forzado
de Líneas de Referencia, Forzar cursor a puntos de referencia, Mostrar objetos
de anotación, escala, Unidades, entre otros.
Tutorial AutoCAD N°1: CONFIGURACIÓN ESPACIO MODELO
En el siguiente video veremos las características del Entorno de trabajo para el dibujo 2D en AutoCAD.
