RG3 AutoCAD N°2 y 3: Configuración de una plantilla
Configuración de plantilla Norma IRAM
Plantillas de AutoCAD
Los nuevos dibujos se crean a partir de un archivo de
plantilla de dibujo por defecto o un archivo de plantilla de dibujo
personalizado. Los archivos de plantilla de dibujo almacenan parámetros y
estilos por defecto y datos adicionales.
Al iniciar AutoCAD, se muestra por defecto la ficha Inicio.
A continuación, puede iniciar rápidamente un nuevo dibujo basado en el archivo
de plantilla de dibujo, o bien puede especificar un archivo de plantilla
diferente en la lista de plantillas para iniciar un nuevo dibujo.
Un archivo de plantilla de dibujo es un archivo de dibujo
que se ha guardado con una extensión de archivo dwt y especifica los estilos,
los parámetros y las presentaciones de un dibujo, incluidos los bloques de
título. Los archivos de plantilla de dibujo por defecto se proporcionan como
ejemplos.
Los administradores de CAD suelen crear, almacenar y
distribuir archivos de plantilla de dibujo para mantener la coherencia de las
normas y los estilos en una organización. Entre los parámetros especificados se
incluyen:
- Unidades de medida y estilos de medida (UNIDADES)
- Parámetros de dibujo (PARAMSDIB)
- Capas y propiedades de capa (CAPA)
- Escala de tipo de línea (ESCALATL)

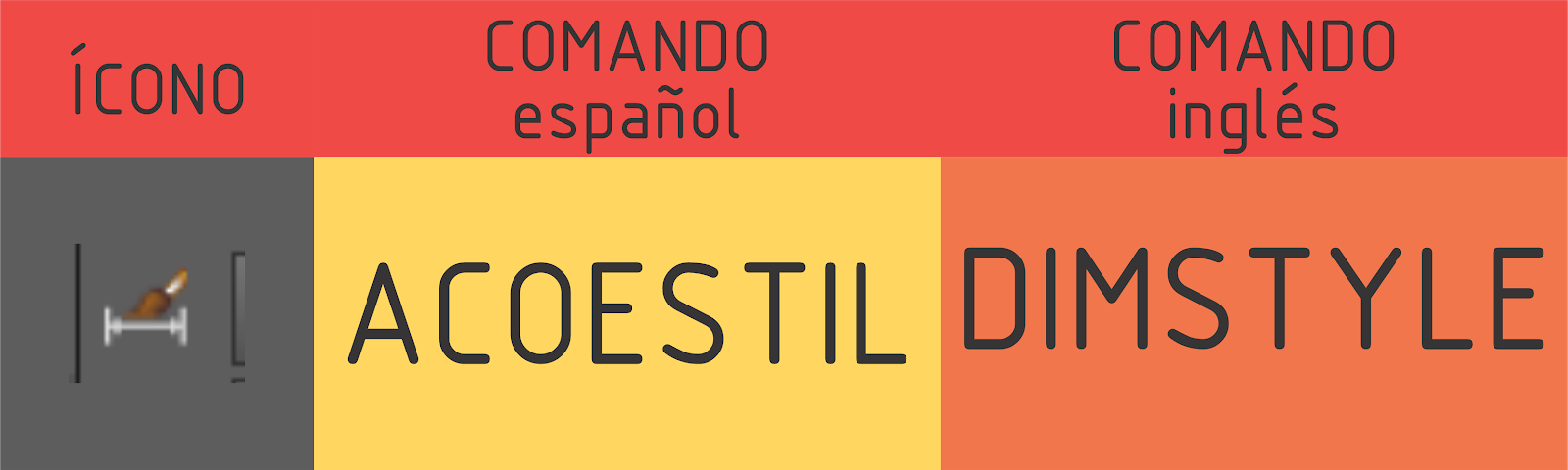

- Estilos de cota (ACOESTIL)

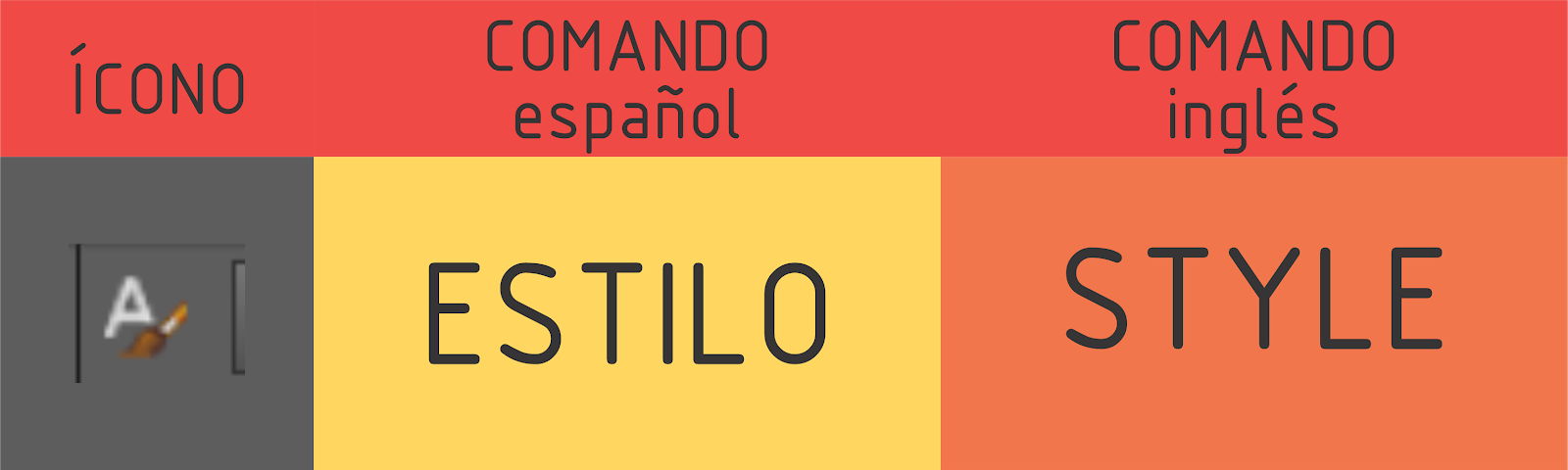

- Estilos de texto (ESTILO)
- Presentaciones con escalas y ventanas gráficas de presentación (PRESENTACION)
- Parámetros de trazado y publicación (PREPPAGINA)
Al guardar esta configuración como un archivo de plantilla
de dibujo, puede empezar a crear diseños sin necesidad de volver a especificar primero
todos los parámetros.
FUENTE:
Autodesk Help. “Acerca
de los dibujos y as plantillas”. 24-marzo-2020. Recuperado de : https://knowledge.autodesk.com/es/support/autocad/getting-started/caas/CloudHelp/cloudhelp/2021/ESP/AutoCAD-Core/files/GUID-02979F86-385F-4A53-A3FB-7202F1225CDA-htm.html Consultado el 15-mayo-2020.
Material de consulta:
·
Acerca de la definición de normas
·
Para crear un archivo de normas
Tipos de barras de herramientas
Las barras de herramientas contienen botones que representan
a los comandos. Los botones con un pequeño triángulo negro en la esquina
inferior derecha representan barras de herramientas de iconos desplegables que
contienen comandos relacionados. Con el cursor situado encima del icono,
mantenga pulsado el botón izquierdo del ratón hasta que se muestre la barra de
herramientas de iconos desplegables.
La Barra de herramientas de acceso rápido se muestra por
defecto en la parte superior de la ventana de aplicación. Contiene comandos de
uso frecuente y comandos estándar para abrir y guardar el archivo.
Nota: Puede activar una barra de herramientas en un panel de la
cinta de opciones mediante el cuadro de diálogo Personalizar interfaz de
usuario.
Visualización u
ocultación, fijación y modificación del tamaño de las barras de herramientas
Las barras de herramientas se pueden mostrar u ocultar;
además, puede guardar las selecciones en un espacio de trabajo. En el grupo
Interfaz de usuario de la ficha Vista que está en la cinta de opciones
encontrará una lista de barras de herramientas. asimismo, podrá crear sus
propias barras de herramientas.
Hay dos tipos de barras de herramientas: flotantes o
ancladas. Una barra de herramientas flotante se puede mostrar en cualquier
parte de la pantalla y se puede arrastrar a una nueva ubicación, cambiar de
tamaño o fijar. Una barra de herramientas fijada puede anclarse en cualquier
esquina del área de dibujo.
FUENTE:
Autodesk Help. Acerca de las barras de herramientas.
24-marzo-2020. Recuperado de: https://knowledge.autodesk.com/es/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2021/ESP/AutoCAD-Core/files/GUID-42E68723-BEBB-4572-B3B1-3C43E252FCF1-htm.html?st=barras%20de%20herramientas
Consultado el 15-mayo-2020
COMANDOS DE CAPAS
Las capas nos permiten definir los estilos de línea que
vamos a utilizar en nuestros dibujos.
Crear CAPAS
Para los dibujos que realizaremos en nuestra materia debemos
tener configuradas las capas con las características de los distintos tipos de
líneas de acuerdo a las Normas IRAM.
Para crearlas debemos ir a Propiedades de Capa.
Luego hacer click en Nueva Capa.
Escribimos el nombre que le vamos a dar.
Seleccionamos un color para identificarla.

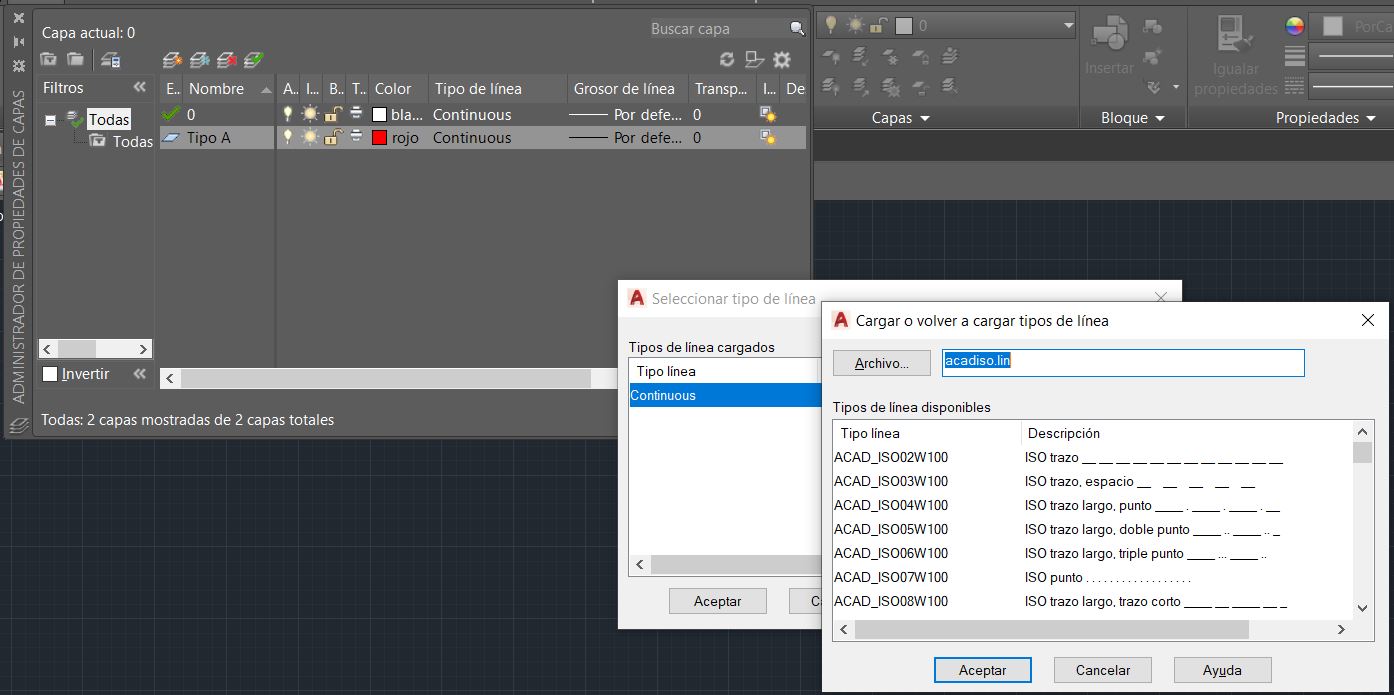

Seleccionamos el estilo. Para ello debemos ir a Cargar los
distintos estilos que trae AutoCAD.
Seleccionamos el espesor de la línea. IMPORTANTE: las
diferencias de espesor las veremos recién en el archivo impreso, ya que en el
espacio MODELO las veremos a todas con el mismo espesor, por ello utilizamos
los colores para identificarlas.
Una vez que ya creamos todas las capas que vamos a necesitar
podemos seleccionar las líneas u objetos (incluso el texto) y definir la capa
con la que se van a representar. Para ello seleccionamos el elemento y en el
menú desplegable CAPA elegimos la que le corresponde.
Tutorial AutoCAD N°2 Configuración Plantilla
En el tutorial de AutoCAD N°2 les muestro cómo crear una plantilla de dibujo de AutoCAD configurando las variables del sistema que nos ayudan a dibujar y un conjunto de capas que representan los distintos tipos de líneas normalizadas que utilizamos en el dibujo de planos de acuerdo a la Norma IRAM 4513.
Tutorial AutoCAD N°3 Configuración Estilos de Texto y Cotas
En el tutorial de AutoCAD N°3 veremos cómo configurar los estilos de texto y acotación de acuerdo a las Normas IRAM 4503 y 4513.
