RG3 AutoCAD N°4 y 5: Configuración formatos A3 y A4 y Rótulo



Primeras herramientas AutoCAD

Las herramientas que utilizamos en AutoCAD para realizar nuestros dibujos se denominan COMANDOS. Para poder activarlos tenemos varias opciones:

     - Hacer click con el mouse en el ícono del comando

     - Escribir el comando en el espacio modelo (área de dibujo)

     - Escribir el comando en la Barra de comandos

Para escribir los comandos, cada uno tiene una versión abreviada, que si la sabemos nos facilita el trabajo. Si no, escribimos el nombre completo. Veremos que a medida que vamos escribiendo se nos abre un menú en cascada con las opciones de comandos que tienen esas letras.

En las explicaciones los nombres de los comandos están en su versión abreviada y completa en español y entre paréntesis en inglés.

COMANDOS DE DIBUJO

Los comandos de dibujo son las herramientas que nos permiten crear líneas u objetos de distintos tipos.

Comando LÍNEA

El comando nos permite crear segmentos rectos que están separados entre sí, aunque se toquen en sus extremos.

Al dibujar una línea debemos hacer click en el ícono o escribir L que es el comando abreviado para LÍNEA (LINE). Debemos marcar el punto de inicio y de final de la línea, para ello podemos hacer click con el mouse donde queremos, o podemos asignar las coordenadas, escribiendo primero la coordenada en X, presionar TAB, la coma o la barra espaciadora y luego escribir la coordenada en Y.

Además, luego de marcar el primer punto, podemos escribir la longitud de la línea y/o el ángulo que queremos que tenga. Presionando TAB cambiamos de longitud a ángulo para poder escribirlos.

Comando RECTÁNGULO

Con este comando podemos dibujar cuadrados o rectángulos, creando un objeto único. A diferencia de realizarlo con el comando LÍNEA, que crea cuatro lados individuales. Esto nos va a ser útil cuando necesitemos cambiar de posición el objeto o rellenarlo.

El comando abreviado es REC para RECTÁNGULO (RECTANG), y para dibujarlo debemos marcar dos esquinas opuestas haciendo click con el mouse, marcando las coordenadas de los puntos o especificando sus medidas con la opción de cotas que se abre después de marcar el primer punto.

Las opciones que nos permite usar el rectángulo son:

COMANDOS DE MODIFICACIÓN

Los comandos de modificación son los que nos permiten cambiar lo que creamos con los comandos de dibujo.

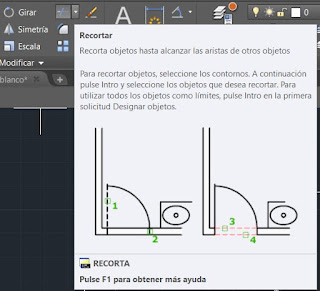

Comando RECORTAR

Este comando nos permite suprimir secciones de una línea o un objeto. Para ello necesitamos que la parte que queremos suprimir esté marcada por intersecciones con otras líneas.

 El comando es RECORTA (TRIM) y una vez que lo activamos nos pide que seleccionemos los objetos a recortar. Esta selección la podemos hacer antes de activar el comando también. Si queremos trabajar en todo el dibujo podemos presionar la barra espaciadora y el programa toma como que seleccionamos todo. Luego podemos hacer click en lo que queremos borrar. La herramienta sigue activa hasta que presionemos ENTER, ESCAPE o la barra espaciadora.

NOTA: cuando queremos borrar algo y nos aparece el símbolo de prohibido es porque es un elemento que no está intersectado con nada, por lo tanto, lo borraríamos completo. Para poder hacerlo tenemos que salir del comando RECORTAR, seleccionar el elemento y presionando SUPRIMIR lo borramos.

Comando COPIAR

Este comando nos permite copiar lo que seleccionemos tantas veces como necesitemos.

El comando abreviado es CP para COPIAR (COPY). Al activarlo debemos designar el objeto a copiar (o podemos tenerlo ya seleccionado al activar el comando), con la barra espaciadora indicamos que ya tenemos la selección y luego debemos elegir el Punto Base desde donde vamos a mover el elemento copiado, por lo tanto, debemos elegir un punto que nos facilite posicionarlo en el lugar en el que lo vamos a copiar.

El comando sigue activo, permitiéndonos pegar varias veces el objeto seleccionado, hasta que presionemos ENTER, ESCAPE o la barra espaciadora.

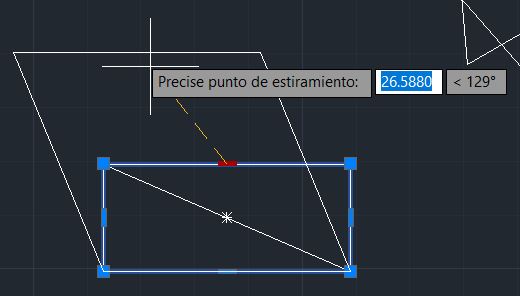

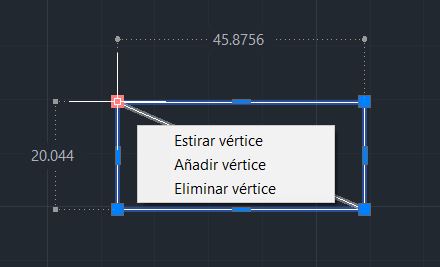

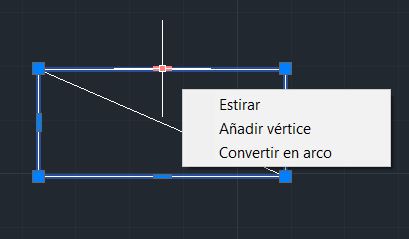

ESTIRAR desde los nodos de control

Para estirar un elemento podemos utilizar los nodos o puntos de control que tienen. Por ejemplo, al seleccionar una línea aparecen nodos en los puntos de inicio y final y una barra en el punto medio. Si hacemos click en alguno de los nodos podemos alargar, acortar, cambiar el ángulo de la línea, posicionando ese punto en otro lugar. Si seleccionamos en cambio, la barra central, podremos desplazar la línea de lugar, sin cambiar sus dimensiones. Cuando en vez de una línea, se trata de una polilínea, rectángulo, círculo, elipse, es decir, es un objeto cerrado, todos los nodos permiten estirar la forma. Una vez seleccionado el nodo podemos definir la nueva posición haciendo click, o escribiendo la distancia y/o el ángulo, presionando TAB para movernos entre estas opciones.





COMANDOS DE ANOTACIÓN

Comando TEXTO

Para escribir en AutoCAD tenemos dos opciones: Texto de una línea o Texto de líneas múltiples.

El comando TEXTO (TEXT), texto de una línea, nos sirve para cuando necesitemos escribir algo corto, como la escala del dibujo, o el título.

El comando TEXTOMULTILÍNEA o abreviado TEXTOM, nos permite escribir párrafos, pidiéndonos que marquemos el área donde vamos a escribir.



TUTORIAL AutoCAD N°4 FORMATO A3

Con los comandos vistos hasta ahora podremos crear las plantillas con las capas de acuerdo a los estilos de línea de la Norma IRAM 4502 y el formato A3 según la Norma IRAM 4504.

TUTORIAL AutoCAD N°5 Rótulo (formato A3)

Con los comandos vistos hasta ahora podremos crear las plantillas con las capas de acuerdo a los estilos de línea de la Norma IRAM 4502 y el rótulo dentro del formato A3 según la Norma IRAM 4508.
