RG3 AutoCAD N°14 Acotación en perspectiva (AutoCAD 2D)

Dibujando perspectivas en AutoCAD 2D

Las herramientas que utilizamos en AutoCAD para realizar nuestros dibujos se denominan COMANDOS. Para poder activarlos tenemos varias opciones:

     - Hacer click con el mouse en el ícono del comando

     - Escribir el comando en el espacio modelo (área de dibujo)

     - Escribir el comando en la Barra de comandos

Para escribir los comandos, cada uno tiene una versión abreviada, que si la sabemos nos facilita el trabajo. Si no, escribimos el nombre completo. Veremos que a medida que vamos escribiendo se nos abre un menú en cascada con las opciones de comandos que tienen esas letras.

En las explicaciones los nombres de los comandos están en su versión abreviada y completa en español y entre paréntesis en inglés.

COMANDOS DE ANOTACIÓN

Estos comandos nos permiten realizar las acotaciones a los planos, ya sea con las medidas (cotas) o la información que debemos detallar.

Comando ACOTAR

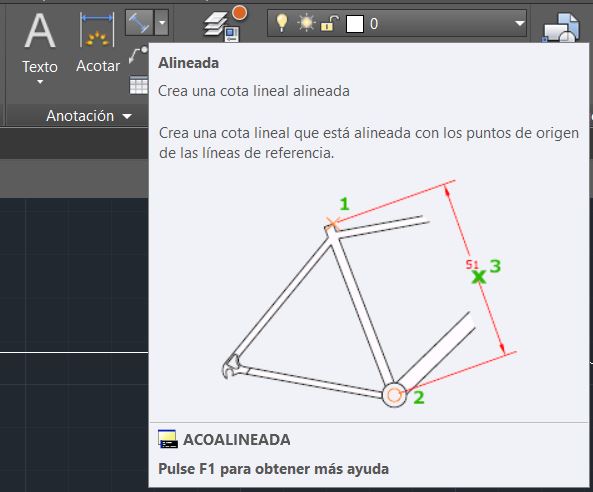

ALINEADA

Cuando realizamos acotaciones en dibujos en perspectiva debemos utilizar la opción ALINEADA del comando ACOTAR.

Al momento de realizar la acotación la dejará perpendicular al segmento elegido. Pero después podemos modificar esa cota cambiando el ángulo de las líneas de cota e incluso del texto, quedando así las cotas proyectadas en perspectiva caballera o isométrica.



Para ajustar el ángulo de acotación debemos usar el comando OBLICUA, que se encuentra en el cajón COTAS del fichero ANOTAR. Una vez seleccionada la cota a modificar, activamos el comando y luego marcamos el nuevo ángulo (numéricamente o con el mouse).

TUTORIAL ACOTACIÓN EN PERSPECTIVA

(Caballera e Isométrica)

En el siguiente video veremos cómo realizar acotaciones en Perspectiva Caballera y en Perspectiva Isométrica, utilizando AutoCAD 2D.
