RG3 AutoCAD N°7 y 8: Vistas acotadas
Dibujando Vistas Acotadas
Las herramientas que utilizamos en AutoCAD para realizar
nuestros dibujos se denominan COMANDOS. Para poder activarlos tenemos varias
opciones:
- Hacer click con
el mouse en el ícono del comando
- Escribir el
comando en el espacio modelo (área de dibujo)
- Escribir el
comando en la Barra de comandos
Para escribir los comandos, cada uno tiene una versión
abreviada, que si la sabemos nos facilita el trabajo. Si no, escribimos el
nombre completo. Veremos que a medida que vamos escribiendo se nos abre un menú
en cascada con las opciones de comandos que tienen esas letras.
En las explicaciones los nombres de los comandos están en su
versión abreviada y completa en español y entre paréntesis en inglés.
COMANDOS DE DIBUJO
Los comandos de dibujo son las herramientas que nos permiten
crear líneas u objetos de distintos tipos.
Comando CÍRCULO

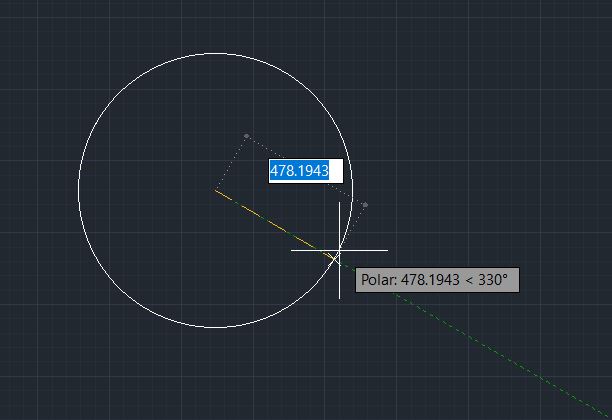

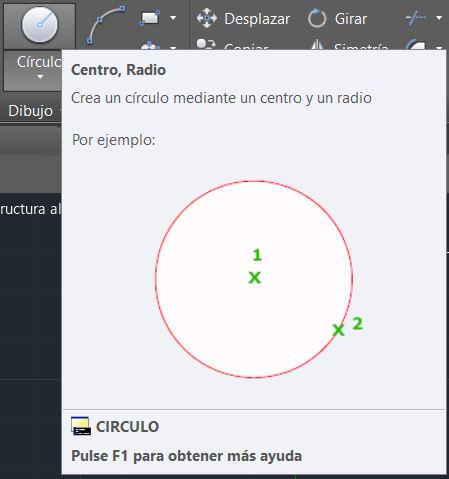

Con el comando CÍRUCLO (CIRCLE), que tiene el comando abreviado C, podemos dibujar círculos marcando el centro y luego el radio (o diámetro si modificamos la opción).
Tenemos las opciones de trazar el círculo definiendo dos puntos o tres puntos por los que debe pasar, o designando dos segmentos tangentes y el radio (Tan, Tan, Radio) o tres segmentos tangentes (Tan, Tan, Tan).
Comando ARCO
Con el comando ARCO (ARC), o A para el comando abreviado,
podemos dibujar una porción de un círculo, quedando la forma abierta.
Tenemos varias opciones para dibujar el arco, ya sea
marcando el punto de inicio, el centro y el punto final, o definir ángulo o
longitud en vez del centro.
Debemos tener en cuenta que en AutoCAD la dirección que se
miden los ángulos o se trazan los arcos, es antihoraria.
COMANDOS DE MODIFICACIÓN
Los comandos de modificación son los que nos permiten
cambiar lo que creamos con los comandos de dibujo.
Comando DESFASE
El comando DESFASE () nos permite copiar líneas u objetos
(círculos,elipses, rectángulos, polilíneas) de forma paralela a la distancia y
dirección asignada. Esto nos facilita el trabajo cuando tenemos que dibujar
líneas paralelas.
Al activar el comando debemos seleccionar la distancia de
desfase, luego podemos seleccionar los elementos a copiar y la dirección en la
que queremos que se copie (arriba, abajo, derecha, izquierda). Esta herramienta
permanece activa hasta que salgamos con ESCAPE, ENTER o la barra espaciadora.
Comando DESPLAZA
El comando DESPLAZA nos permite mover el o los elementos
seleccionados en la distancia y/o ángulo que designemos. Para ello debemos
seleccionar lo que queremos desplazar, marcar el punto base que utilizaremos
para ubicar el elemento en su nueva posición y luego podremos ubicarlo
manualmente haciendo click o bien escribiendo la distancia y/o el ángulo en el
que se desplazará (presionando TAB cambiamos entre distancia y ángulo).
COMANDOS DE ANOTACIÓN
Estos comandos nos permiten realizar las acotaciones a los
planos, ya sea con las medidas (cotas) o la información que debemos detallar.
Comando ACOTAR
Dentro de este comando hay varios tipos de cota entre los
cuales elegir. Todos funcionan marcando los dos puntos u objetos entre los que
se quiere realizar la medición y luego marcamos la posición en que queremos que
quede la cota. Además, una vez realizada podemos modificar su posición con el
nodo de control que aparece cuando la seleccionamos.
Veremos los más usados:
LINEAL
Crea una cota lineal horizontal o vertical entre los dos
puntos marcados.

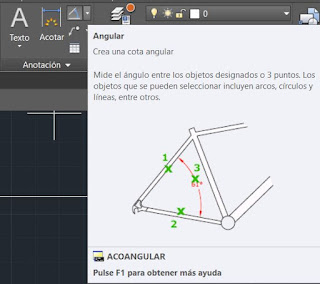

ANGULAR
Nos permite crear la cota del ángulo entre dos objetos o
entre tres puntos que seleccionemos.
RADIO
Mide el radio de círculos o arcos.
NOTA: cuando hacemos la cota de radio no nos permite mover
mucho la posición en la que queda, pero después podemos modificarla con mayor
libertad. Por ejemplo, al marcar los radios, la cota siempre queda dentro de la
figura por defecto. Pero luego podemos seleccionarla y desde el nodo de control
que tiene el texto podemos moverla y ubicarla fuera de la figura.
La cota queda indicada con la letra R de radio.
DIÁMETRO
Mide el diámetro de círculos o arcos. Al igual que sucede
con las cotas radiales, podemos modificar la posición en que queda el texto
después.
La cota queda indicada con el símbolo de diámetro.
TUTORIAL N°7: Vistas acotadas
En el siguiente video veremos cómo dibujar las Vistas
Anterior, Lateral y Superior de una figura simple utilizando los
comandos vistos hasta ahora.
