Dibujo de conjuntos y Despieces

Los dibujos de conjuntos son representaciones de vistas o perspectivas isométricas que muestran 2 ó más piezas que funcionan ensambladas. Este conjunto puede ser el total de las piezas que conforman un objeto o un subgrupo.

La función de estas representaciones es indicar, a los responsables de la producción, la forma en que se ensamblan las piezas. Por eso es muy importante elegir el punto de vista donde se vean claramente todas las piezas. Es habitual el uso de cortes totales o parciales en estas representaciones.

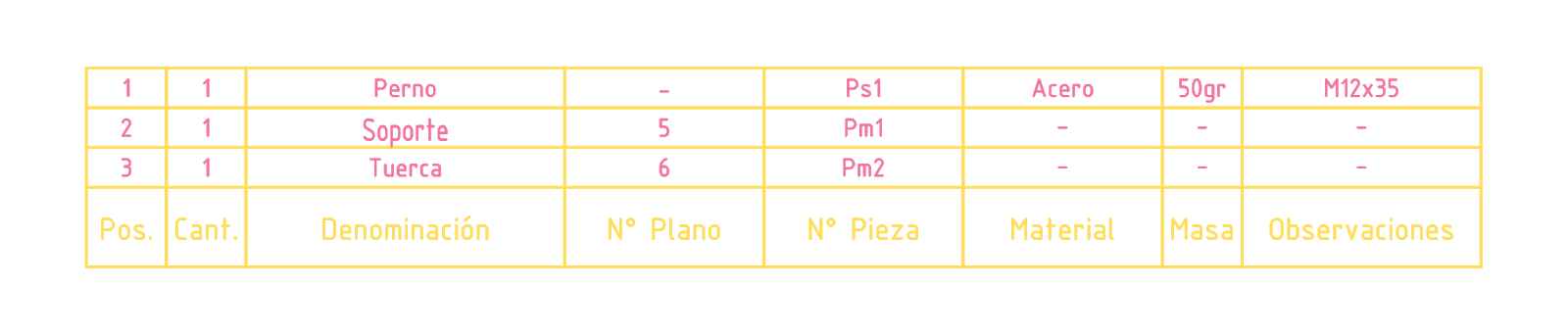

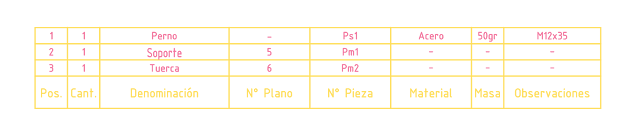

En los dibujos de conjuntos las piezas son identificadas con marcas, y el detalle de cada pieza queda registrado el la lista de despiece que va sobre el rótulo.

Los despieces, también llamados perspectivas explotadas o explosionadas, son representaciones en perspectivas isométricas por lo general, aunque con el uso de softwares de modelado 3D es usual encontrar otro tipo de proyecciones.

La característica es que en los despieces las piezas que conforman el conjunto están desplazadas en un eje (paralelo a alguno de los ejes de proyección x, y o z) desde la pieza principal, mostrando claramente el orden de ensamblado entre ellas. La dirección en la que se desplazan las piezas suele definirse de acuerdo al funcionamiento del producto o las características estructurales. Es importante que las piezas se muestren sin superposiciones.

Este tipo de representaciones se utilizan tanto en los procesos productivos para comunicar el montaje de los productos, como en manuales de uso (habitual en productos que se venden desarmados) o catálogos (mostrando los repuestos).



A continuación, les dejo material sobre el tema en distintos formatos.

Infografía interactiva Despieces

Normas IRAM

• Norma IRAM 4524

Video Dibujo de conjuntos y Despieces

Tutorial

En construcción.
