RGR AutoCAD N°6 Configuración de la Presentación


Configurando la Presentación

La configuración de la impresión de nuestros planos en AutoCAD se realiza desde el Espacio PAPEL.

Por defecto AutoCAD abre los archivos con dos presentaciones que debemos configurar, pero podemos agregar más o quitar alguna.

Desde la pestaña podemos acceder con el botón derecho del mouse al ADMINISTRADOR DE CONFIGURACIONES DE PÁGINA, donde podremos configurar el tamaño y orientación de papel, la impresora, el estilo de trazado, etc.

Allí elegimos Modificar...

ADMINISTRADOR DE CONFIGURACIONES DE PÁGINA


Impresora/Trazador

Seleccionar “DWG to PDF.pc3”, que convertirá nuestra presentación en un archivo PDF.

Tamaño de papel

Seleccionar las siguientes opciones según el formato:

Formato A4: ISO full bleed A4 (210.00 x 297.00 mm)

Formato A3: ISO full bleed A3 (420.00 x 297.00 mm)



Estilos de trazado (asignación de plumillas)

El estilo de trazado define el espesor de línea que se le asignará a cada color utilizado en los dibujos, así como el color con el que se imprimirá.

Esta configuración viene de las primeras versiones del programa, cuando los plotters utilizados para imprimir utilizaban distintas plumillas (puntas) para dibujar las líneas, cada una de un espesor de trazo distinto y con tintas de colores definidos. Actualmente los sistemas de impresión han avanzado, pero AutoCAD mantiene esta configuración, que puede complicarnos nuestro proceso de impresión.

Utilizaremos el estilo MONOCHROME, que asigna el color negro a todos los 255 colores de la paleta de AutoCAD. En caso que necesitemos que alguna capa se imprima de color, debemos asignarle en las propiedades de capa un color de la paleta “Color Verdadero”. Como el estilo MONOCHROME no tiene en su lista estos colores, no puede asignarles el color de impresión, imprimiéndose, entonces, el color definido por la paleta.

IMPORTANTE: marcar el casillero “Mostrar estilos de trazado”, así podremos ver cómo se imprimirá el archivo en la Presentación del Espacio PAPEL.

Orientación de dibujo

Seleccionar las siguientes opciones según el formato:

Formato A4: Vertical

Formato A3: Horizontal



El resto de las opciones de configuración las dejaremos como están por defecto.

Las Configuraciones deberán quedar de la siguiente manera:

Formato A4


Formato A3


CAMBIAR NOMBRE DE PRESENTACIÓN

Haciendo doble click en la pestaña se habilitará la edición del nombre.



CONFIGURAR FORMATOS A4 Y A3 EN LA PRESENTACIÓN

Copiar los formatos realizados en el Espacio Modelo utilizando:

-Seleccionar el dibujo del formato completo

-Botón derecho del mouse:

   Portapapeles/Copiar con punto base

-Marcar de punto base una de las esquinas de la hoja dibujada

En el Espacio PAPEL de la presentación pegar el dibujo del formato utilizando:

-Botón derecho del mouse:

  Portapapeles/Pegar

-Marcar el punto de inserción en la esquina de la hoja del Espacio PAPEL

  Coordenadas esquina inferior izquierda: X -0.79     Y -0.79

CONFIGURAR VENTANA GRÁFICA

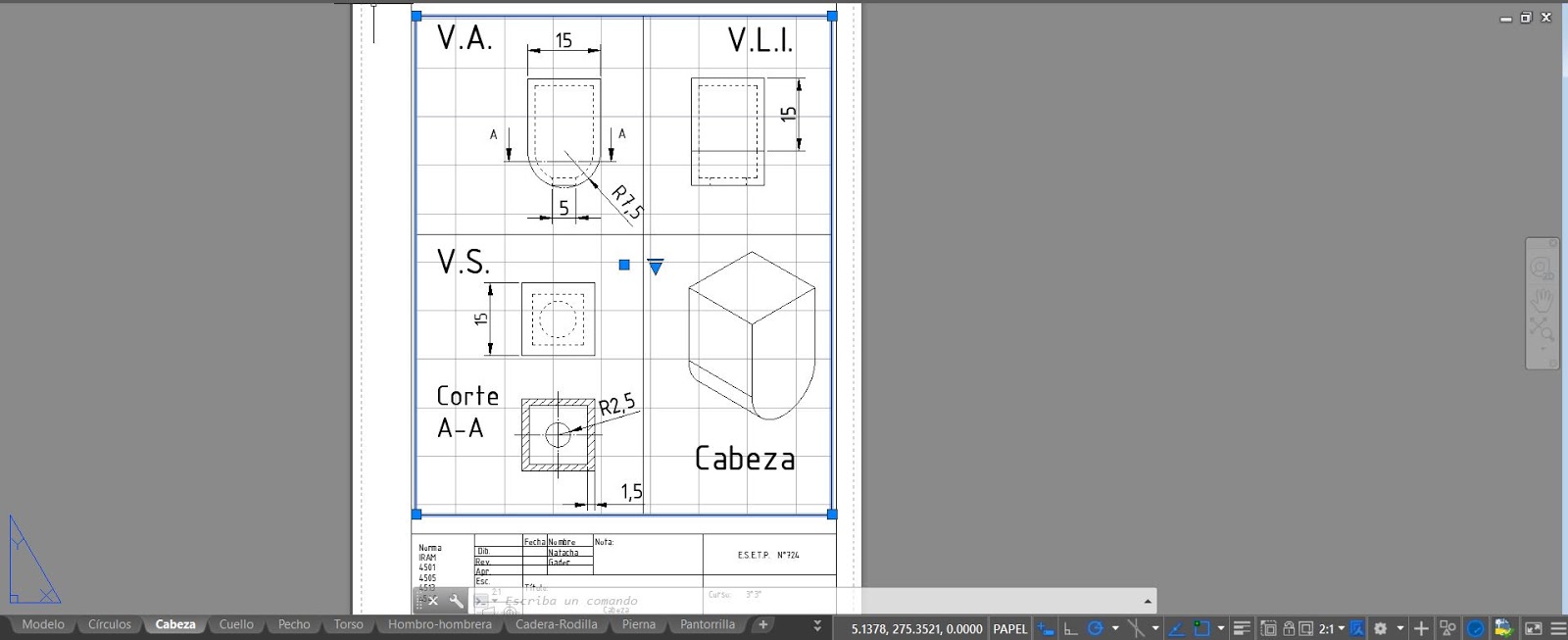

La ventana gráfica es un marco que nos permite ver el Espacio MODELO, y, como todo marco, podemos definir qué va a encuadrar.


TAMAÑO

Podemos definir el tamaño y proporciones de la ventana haciendo click en el marco y moviendo los nodos de control.

ESCALA

Seleccionar la ventana gráfica haciendo click en el marco y en la Barra de estado seleccionar la escala. Luego clickear el candado para bloquear la escala, y que no se nos modifique por error. De esta forma, lo que vemos dentro de la ventana gráfica va a estar siempre en esa escala.

MARCO

El marco de la ventana es una línea que se imprime, a menos que designemos que no.

Para ello debemos crear una nueva CAPA, llamada “Ventana gráfica” en la que tildaremos el ícono de la impresora, para designar que es una capa no imprimible. El ícono debe quedar con el símbolo prohibido encima. Luego seleccionar el marco de la ventana gráfica haciendo click sobre él y asignarle la capa correspondiente.

ENCUADRE

Para definir qué queremos que se vea en la ventana gráfica debemos entrar al Espacio MODELO dentro de ella. Podemos hacerlo de dos formas:

-Haciendo doble click dentro de la ventana gráfica

-Presionando el botón de la Barra de Estado que dice PAPEL, y va a cambiar a MODELO.

Una vez habilitado el espacio MODELO, con el PANEO (manito) podremos ubicar el dibujo que queremos que salga en la presentación.

Recuerden que el PANEO se puede activar:

-apretando la rueda del mouse

-desde la Barra de Navegación en el borde derecho de la pantalla



TUTORIAL AutoCAD N°6 Configuración Presentación

En el siguiente video-tutorial veremos cómo configurar paso a paso nuestra plantilla con una presentación para el Formato A4 y otra para el Formato A3.
